Smooth Skinning Decomposition with Rigid Bones (SSDR)

刚性骨骼的平滑蒙皮分解

论文详解文档

目录

1. 基本信息
2. 核心问题：这篇论文要解决什么问题？
3. 基础知识铺垫
4. SSDR 方法的核心思想
   • 4.1 整体框架
   • 4.2 为什么这样设计
   • 4.3 数学建模
   • 4.4 块坐标下降算法
5. 技术细节详解
   • 5.1 初始化
   • 5.2 更新骨骼-顶点权重图
   • 5.3 更新骨骼变换
   • 5.4 骨骼变换重初始化
   • 5.5 静止姿态修正
6. 实验结果
7. 总结与启发

1. 基本信息

📖 关联笔记：本文涉及的基础知识已整理至 GAMES105/Skinning.md（蒙皮绑定、LBS 公式、权重约束、刚性骨骼约束）。

2. 核心问题：这篇论文要解决什么问题？

2.1 背景故事

想象一下你在看一部 3D 动画电影，比如《冰雪奇缘》或者《疯狂动物城》。里面的角色会有各种丰富的表情和动作——奔跑、跳跃、挥手、皱眉等等。

问题来了：计算机是怎么让 3D 角色动起来的？

在 3D 动画和游戏中，角色通常由一个 3D 网格（Mesh） 构成——你可以把它想象成一张由无数三角形拼成的"皮"。

要让这张"皮"动起来，最常用的方法叫做 线性混合蒙皮（Linear Blend Skinning，简称 LBS）。这个方法的原理非常直观：

1. 角色的皮里面藏着一个 骨架（Skeleton/Bones）——就像人体的骨骼一样
2. 每根骨头控制皮的一部分区域
3. 当骨头移动/旋转时，它控制的皮也就跟着动

举个简单的例子：你的手臂
- 手臂里面有一根"骨头"（肱骨）
- 当你旋转手臂时，手臂上的皮肉跟着动
- LBS 就是用数学来模拟这个过程

2.2 蒙皮分解：逆向工程 LBS

这篇论文要解决的是 LBS 的 逆向问题：

已知：一个角色的多个姿态（已经做好的动画）

求：这个角色的骨架是什么样的？每根骨头控制哪些部位？骨头是怎么转的？

这就好比你拿到了一段人偶动画的视频，但不知道人偶内部骨架的结构，需要你从外部形变 反推 出骨架。

为什么这个问题重要？

• 动画压缩：知道了骨架和权重，就不需要存储每一帧的顶点位置，只存骨架变换就行，大大减小文件体积
• GPU 加速渲染：LBS 模型可以在 GPU 上高效运行
• 运动编辑：有了骨架，就可以用操控杆（manipulator）来编辑动作
• 碰撞检测：刚性骨骼更容易做碰撞检测
• 骨架提取：可以从已有的动画中自动提取骨架

2.3 现有方法的局限性

在 SSDR 之前，主要有两类方法：

方法 1：SMA（Skinning Mesh Animations, James & Twigg 2005）

• 通过聚类三角面片旋转序列来分组确定刚性变换
• 问题：只能处理接近刚性的模型（比如动物的身体），遇到弹性变形（比如大象塌陷）就不行了

方法 2：LSSP（Learning Skeletons for Shape and Pose, Hasler et al. 2010）

• 使用软约束（soft constraint）来处理稀疏性和凸性
• 问题：
  • 软约束意味着不一定能严格满足（权重和可能不等于 1）
  • 稀疏性只是"鼓励"而非"强制"
  • 不能保证每个顶点最多被多少根骨头影响

核心矛盾

之前的算法通常把"骨骼旋转必须是刚性的"和"权重之和必须等于1"当作 软约束 来处理。这意味着算法需要在"精确满足约束"和"减小重建误差"之间做取舍。

SSDR 的核心贡献：将所有约束都作为 硬约束 严格满足，同时保持较低的重建误差。

3. 基础知识铺垫

在深入方法之前，我们先了解几个关键概念。

3.1 线性混合蒙皮（LBS）

LBS 是最流行的角色蒙皮方法。它的核心公式非常简单：

$$ \mathbf{v} _{i} ^{t} = \sum _{j=1}^{|B|} w _{ij} \left( \mathbf{R} _{j} ^{t} \mathbf{p} _{i} + \mathbf{T} _{j} ^{t} \right) $$

让我们逐项解释：

通俗理解：

想象你有一块橡皮泥（顶点），它被钉在几根棍子（骨头）上。
每根棍子上都有一个钉子，钉子对橡皮泥的拉力就是权重 w。

当棍子移动时，橡皮泥的位置 = 每根棍子拉力 × 棍子移动距离 的总和

3.2 LBS 权重的约束条件

为了让 LBS 模型有意义，权重 \(w _{ij}\) 需要满足三个条件：

1. 非负性（Non-negativity）：\(w _{ij} \geq 0\)

   • 骨头不能"推"顶点，只能"拉"

2. 凸性/仿射性（Affinity）：\(\sum _{j=1}^{|B|} w _{ij} = 1\)

   • 所有骨头对一个顶点的总影响权重等于 1
   • 这保证了如果所有骨头都不动，顶点也不动

3. 稀疏性（Sparseness）：\(|\{w _{ij} | w _{ij} \neq 0\}| \leq |K|\)

   • 每个顶点最多被 \(|K|\) 根骨头影响
   • 在实际应用中，通常 \(|K| = 4\)（称为 4-bone skinning）
   • 这是为了 GPU 加速——每个顶点只需计算 4 个变换

3.3 刚性骨骼约束

旋转矩阵 \(\mathbf{R} _{j} ^{t}\) 必须满足正交约束：

$$ \mathbf{R} _{j} ^{t} {}^{T} \mathbf{R} _{j} ^{t} = \mathbf{I}, \quad \det(\mathbf{R} _{j} ^{t}) = 1 $$

通俗理解：

"刚性"意味着骨头不能被拉伸、压缩或剪切。
旋转只会改变方向，不会改变长度。

对比：
- 刚性旋转：把一本书转个角度，书还是原来的形状
- 非刚性变换：把一本书拉长、压扁、撕扯——这些都不允许

3.4 块坐标下降（Block Coordinate Descent）

这是一种优化算法。当你有很多变量需要优化时，不一次性全部优化，而是：

1. 固定其他所有变量，只优化第一组变量
2. 固定其他所有变量，只优化第二组变量
3. ...重复直到收敛

好比调音响：
- 先固定低音和高音，只调中音，找到最佳中音
- 再固定中音和高音，只调低音，找到最佳低音
- 再固定中音和低音，只调高音，找到最佳高音
- 重复几轮，直到听起来最好

3.5 SVD（奇异值分解）与 Kabsch 算法

SVD 是一种矩阵分解技术，可以将任意矩阵分解为三个矩阵的乘积：

$$ \mathbf{A} = \mathbf{U} \mathbf{\Sigma} \mathbf{V} ^{T} $$

Kabsch 算法 解决的问题是：给定两组对应的 3D 点，找到最优的旋转矩阵使得第一组点旋转后尽可能对齐第二组点。它就是用 SVD 来求解的。

例子：
你有两组点（比如同一个物体在两个时刻的位置）：
- A 组：{(1,0,0), (0,1,0), (0,0,1)}
- B 组：{(0,1,0), (0,0,1), (1,0,0)}

Kabsch 算法会告诉你：B 组是 A 组绕某个轴旋转了 120° 得到的

4. SSDR 方法的核心思想

4.1 整体框架

SSDR 的整体思路可以用下面的流程图来表示：

flowchart TD
    A[输入：一组示例姿态 V] --> B[初始化骨骼变换 B]
    B --> C{开始迭代}
    C --> D[更新权重图 W<br/>固定骨骼变换]
    D --> E[更新骨骼变换 B<br/>固定权重图]
    E --> F{收敛？}
    F -- 否 --> C
    F -- 是 --> G[修正静止姿态 P]
    G --> H[输出：W, B, P]

    style A fill:#e1f5fe
    style H fill:#c8e6c9
    style F fill:#fff3e0

核心思想：通过交替更新权重和骨骼变换，逐步逼近最优解。

4.2 为什么这样设计

SSDR 的设计有三大亮点：

亮点 1：硬约束而非软约束

之前的方法：
  "我希望权重和接近1" → 软约束 → 可能有误差
  "我希望旋转矩阵接近正交" → 软约束 → 可能有拉伸

SSDR：
  "权重和必须精确等于1" → 硬约束 → 零误差
  "旋转矩阵必须精确正交" → 硬约束 → 真正刚性

亮点 2：线性精确解

对于骨骼旋转的更新，SSDR 给出了一个 线性的、闭式的精确解，而不需要像 Levenberg-Marquardt 那样迭代多次。这使得 SSDR 比 LM 快几十倍。

亮点 3：保证算法收敛

块坐标下降的每次更新都必须 严格降低 目标函数值，这样才能保证算法收敛到局部最优。SSR 的两个更新步骤都满足这个条件。

4.3 数学建模

目标函数

SSDR 将蒙皮分解建模为一个约束最小二乘问题：

$$ \min _{\mathbf{w}, \mathbf{R}, \mathbf{T}} E = \min _{\mathbf{w}, \mathbf{R}, \mathbf{T}} \sum _{t=1}^{|t|} \sum _{i=1}^{|V|} \left| \mathbf{v} _{i} ^{t} - \sum _{j=1}^{|B|} w _{ij} \left( \mathbf{R} _{j} ^{t} \mathbf{p} _{i} + \mathbf{T} _{j} ^{t} \right) \right| ^{2} $$

这个公式看起来很长，但含义很简单：

"让 LBS 重建出来的顶点位置，和实际的顶点位置尽可能接近"

通俗地说就是：我们找到了一套骨架和权重，用 LBS 公式算出来的变形效果，跟原来动画中的变形效果越像越好。

四大约束条件

4.4 块坐标下降算法

SSDR 将上面的优化问题分为两个"块"，交替求解：

flowchart LR
    subgraph 块1
        A[权重图 W<br/>包含非负、仿射、稀疏约束]
    end
    subgraph 块2
        B[骨骼变换 B<br/>包含正交约束]
    end

    A -- "固定B，求解W" --> B
    B -- "固定W，求解B" --> A

    style A fill:#bbdefb
    style B fill:#ffccbc

为什么这样分块？

• 权重图 W 的约束（非负、仿射、稀疏）和骨骼变换 B 的约束（正交）是 不同类型 的约束
• 放在一起同时优化非常困难
• 分开优化后，每一块都可以找到精确解

5. 技术细节详解

5.1 初始化

核心思想：假设初始状态下没有权重混合，即每个顶点只被一根骨头控制。

这受 "As-Rigid-As-Possible"（尽可能刚性）思想的启发——真实的变形通常是接近刚性的。

初始化过程：

1. 对每一帧，用 K-means 聚类 将三角面片的旋转序列分成 \(|B|\) 组
2. 每组对应一根骨头
3. 每个聚类中心就是该骨头的初始旋转
4. 初始权重：每个顶点只属于权重最大的那根骨头（\(w _{ij} = 1\) 或 \(0\)）

类比：
- 你有一堆运动轨迹（三角面片的旋转历史）
- 你要找到几条"代表性轨迹"（骨架）
- K-means 就是自动分组的方法

5.2 更新骨骼-顶点权重图

这一步 固定骨骼变换 B，只更新权重 W。

问题分解

因为每个顶点的权重是独立的（不同顶点之间没有约束），所以可以 逐顶点 求解。

对于第 \(i\) 个顶点，问题变为：

$$ \min _{\mathbf{w} _{i}} \left| \mathbf{v} _{i} ^{t} - \sum _{j=1}^{|B|} w _{ij} \left( \mathbf{R} _{j} ^{t} \mathbf{p} _{i} + \mathbf{T} _{j} ^{t} \right) \right| ^{2} $$

约束：\(w _{ij} \geq 0\), \(\sum _{j} w _{ij} = 1\), 最多 \(|K|\) 个非零权重。

第一步：确定活跃骨头

对于每个顶点，首先确定哪些骨头对它有显著影响。效果的计算方式是：

$$ e _{ij} = \left| \sum _{t} w _{ij} \left( \mathbf{R} _{j} ^{t} \mathbf{p} _{i} + \mathbf{T} _{j} ^{t} \right) \right| ^{2} $$

选取影响最大的 \(|K|\) 根骨头作为"活跃骨头集合"。

通俗解释：
- 想象你是一个顶点，你的身体被几根绳子（骨头）拉着
- 大部分绳子对你几乎没有拉力，可以忽略
- 只有拉力最大的那几根才真正影响你
- SSDR 先找出对你最重要的 |K| 根绳子

第二步：求解权重

确定了活跃骨头后，就变成了一个 带边界约束的最小二乘问题。SSDR 使用 Lawson-Hanson 活跃集方法（ASM） 来求解。

ASM 的优点：

• 可以处理非负约束和仿射约束
• 比暴力搜索快得多
• 不需要把约束当软约束来近似

加速技巧：

1. 用上一轮迭代的权重作为初始值（因为相邻迭代间权重变化不大）
2. 预计算矩阵的 LU 分解和 QR 分解
3. 利用问题的特殊结构简化计算

5.3 更新骨骼变换

这一步 固定权重图 W，只更新骨骼变换 B。

问题分解

由于不同姿态的骨骼变换是独立的，可以 逐姿态 求解。

对于第 \(t\) 个姿态，问题变为：

$$ \min _{\mathbf{R} ^{t}, \mathbf{T} ^{t}} E ^{t} = \min _{\mathbf{R} ^{t}, \mathbf{T} ^{t}} \sum _{i=1}^{|V|} \left| \mathbf{v} _{i} ^{t} - \sum _{j=1}^{|B|} w _{ij} \left( \mathbf{R} _{j} ^{t} \mathbf{p} _{i} + \mathbf{T} _{j} ^{t} \right) \right| ^{2} $$

逐骨头求解

更进一步，每根骨头的变换也是独立的。对于第 \(j\) 根骨头，定义"残差顶点"：

$$ \mathbf{q} _{i} ^{t} = \mathbf{v} _{i} ^{t} - \sum _{k \neq j} w _{ik} \left( \mathbf{R} _{k} ^{t} \mathbf{p} _{i} + \mathbf{T} _{k} ^{t} \right) $$

通俗解释：
- 当前骨头 j 要做的事情就是：把静止姿态的顶点，变换到"残差位置"
- "残差位置" = 实际位置 - 其他骨头已经处理的位移
- 也就是说，骨头 j 只需要处理其他骨头没处理完的部分

核心创新：寻找最优旋转中心

这是 SSDR 最重要的技术贡献之一。

之前方法的问题：

"加权绝对方向"（Weighted Absolute Orientation）方法假设所有骨头共享同一个旋转中心（原点），但这只是一个 近似解，不能保证目标函数严格下降。

SSDR 的解法：

SSDR 为每根骨头计算一个 最优旋转中心（Center of Rotation, CoR） \(\mathbf{p} _{j}^{*}\)：

$$ \mathbf{p} _{j}^{*} = \frac{\sum _{i=1}^{|V|} w _{ij} ^{2} \mathbf{p} _{i}}{\sum _{i=1}^{|V|} w _{ij} ^{2}}, \quad \mathbf{q} _{j}^{*t} = \frac{\sum _{i=1}^{|V|} w _{ij} ^{2} \mathbf{q} _{i} ^{t}}{\sum _{i=1}^{|V|} w _{ij} ^{2}} $$

然后定义中心化的坐标：

$$ \mathbf{p} _{i}^{\prime} = \mathbf{p} _{i} - \mathbf{p} _{j}^{*}, \quad \mathbf{q} _{i}^{\prime t} = \mathbf{q} _{i} ^{t} - \mathbf{q} _{j}^{*t} $$

这样做的好处是：消除了平移参数，只需要优化旋转。最后用 SVD 求解旋转矩阵。

flowchart TD
    A[计算残差顶点 q] --> B[计算最优旋转中心 p* 和 q*]
    B --> C[中心化坐标]
    C --> D[构造矩阵 P 和 Q]
    D --> E[SVD 分解: P Q^T = U Σ V^T]
    E --> F[最优旋转: R = V U^T]
    F --> G[最优平移: T = q* - R p*]

    style A fill:#e3f2fd
    style G fill:#c8e6c9

最终公式

$$ \mathbf{R} _{j} ^{t} = \mathbf{V} \mathbf{U} ^{T}, \quad \mathbf{T} _{j} ^{t} = \mathbf{q} _{j}^{*t} - \mathbf{R} _{j} ^{t} \mathbf{p} _{j}^{*} $$

关键性质：这个解是 线性 的、闭式的，不需要迭代，而且保证目标函数不增。

你可能会好奇：为什么 \(\mathbf{R} = \mathbf{V}\mathbf{U} ^{T}\)？

简单来说，SVD 把矩阵 \(\mathbf{P}\mathbf{Q} ^{T}\) 分解成了"旋转-缩放-旋转"的形式。我们要找的旋转矩阵应该保留旋转部分但去掉缩放，所以直接取 \(\mathbf{V}\mathbf{U} ^{T}\)。如果 \(\det(\mathbf{V}\mathbf{U} ^{T}) = -1\)（表示包含反射），还需要做特殊处理。

5.4 骨骼变换重初始化

问题：某些骨头可能对任何顶点的影响都很小（称为"不显著骨头"）。这时它们的变换无法被准确估计，就像用少于 3 个点去求解旋转一样（旋转有 3 个自由度，至少需要 3 个点）。

判断标准：

$$ \sum _{i=1}^{|V|} w _{ij} ^{2} < \epsilon $$

其中 \(\epsilon = 3\)（Kabsch 算法至少需要 3 个点）。

重初始化策略：

1. 找到重建误差最大的顶点 \(\alpha\)
2. 找到 \(\alpha\) 在静止姿态中的 20 个最近邻 \(N(\alpha)\)
3. 用这 20 个点通过 Kabsch 算法重新初始化该骨头的变换

类比：
- 一根骨头变成了"酱油党"——没有实际作用
- 把它重新分配到最需要帮助的区域
- 用那个区域的数据重新计算它的变换

防止死循环：限制最大重初始化次数为 10 次。

5.5 静止姿态修正

在迭代结束后，对静止姿态进行修正。这是因为原始的静止姿态可能不是最优的。

但 SSDR 不在每次迭代中都做静止姿态修正（这与 Kavan et al. 2010 不同），原因是：

静止姿态修正引入的顶点位移可能不会被刚性旋转很好地捕捉，这可能使骨骼变换偏离真实解。

完整算法流程：

Algorithm 1: SSDR
1. 初始化骨骼变换 B
2. 重复：
   a. 更新权重图 W（固定 B）
   b. 更新骨骼变换 B（固定 W）
   c. 对不显著的骨头进行重初始化
3. 直到收敛或达到最大迭代次数
4. 修正静止姿态 P
5. 返回 W, B, P

6. 实验结果

6.1 测试数据集

论文使用了 16 个公开数据集，分为两类：

6.2 收敛性分析

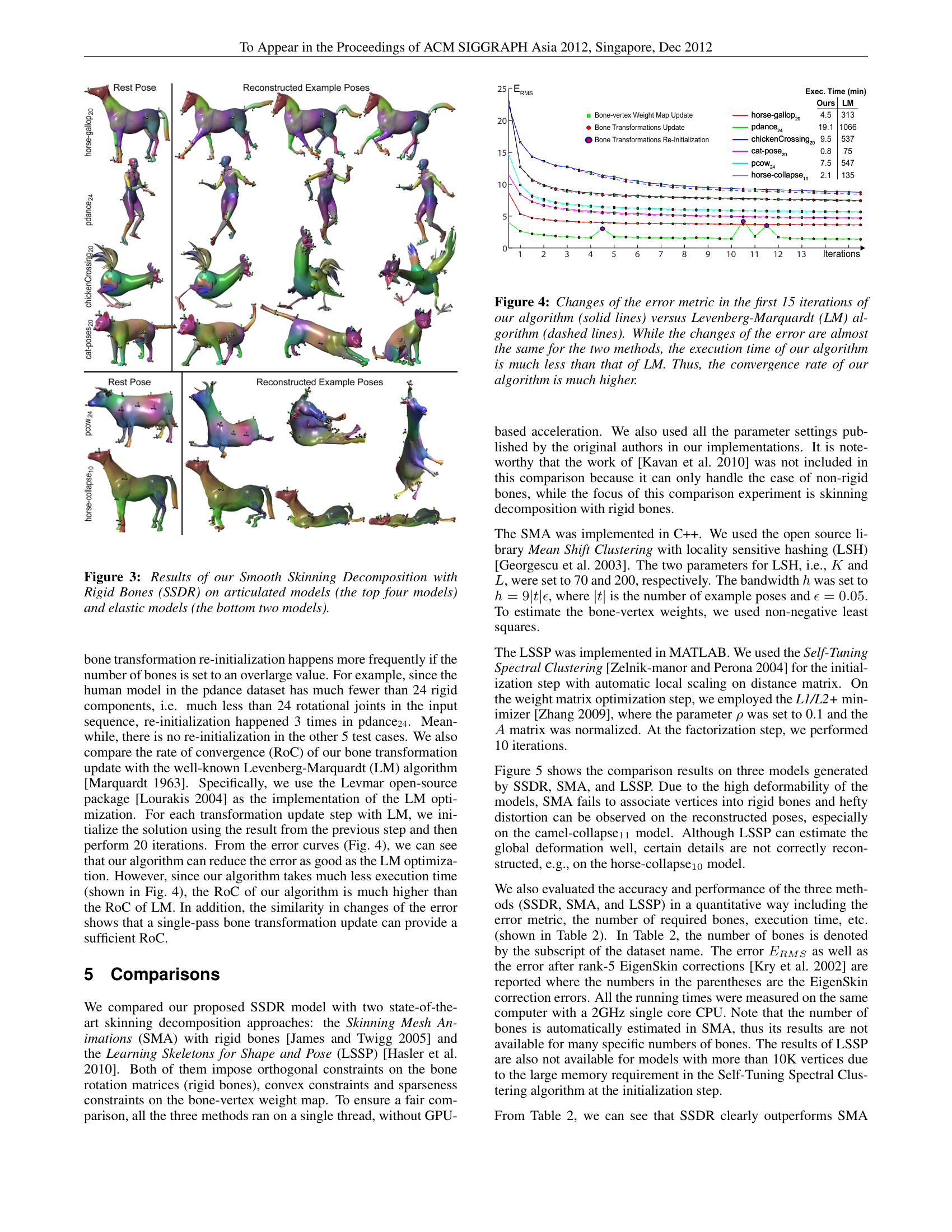

SSDR 与 Levenberg-Marquardt（LM）算法的对比：

SSDR 在误差下降效果和 LM 相当的情况下，速度快了几十倍！

6.3 与现有方法的对比

SSDR 与 SMA 和 LSSP 的对比结果（部分数据）：

SSDR 在几乎所有数据集上都取得了最低的重建误差，尤其是在弹性变形模型上优势明显。

6.4 刚性骨骼 vs 柔性骨骼

论文还讨论了刚性骨骼和柔性骨骼（允许缩放和剪切）的区别：

• 柔性骨骼可以略微降低重建误差（因为它们有更多自由度）
• 但刚性骨骼在很多应用场景中更有用

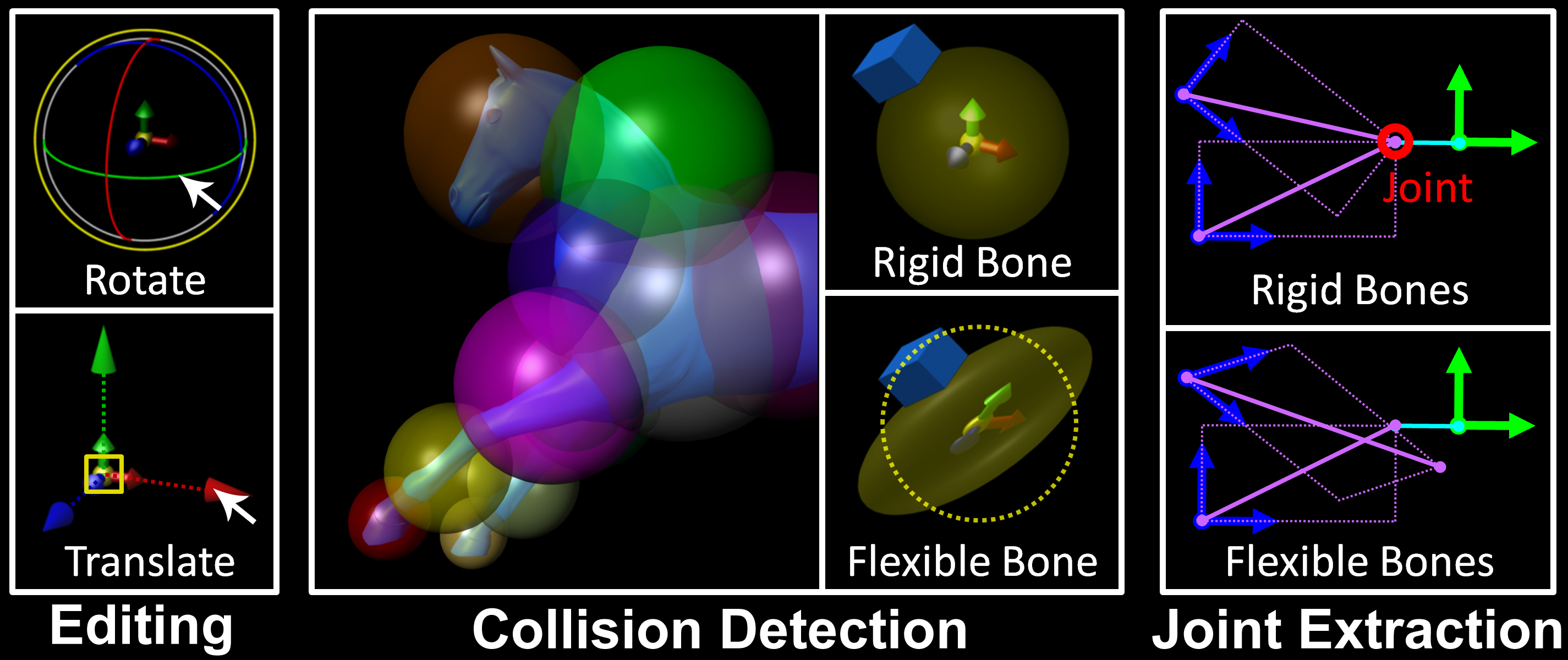

刚性骨骼的优势：

flowchart TD
    A[刚性骨骼优势] --> B[运动编辑<br/>可以用图形操控杆编辑<br/>而柔性骨骼难以直接编辑]
    A --> C[碰撞检测<br/>刚性骨骼的包围球不会变形<br/>简化碰撞处理]
    A --> D[关节提取<br/>刚性骨骼有明确的旋转中心<br/>可以提取关节位置]
    A --> E[物理一致性<br/>符合真实物理世界规律<br/>不会出现不自然的拉伸]

    style A fill:#e8f5e9
    style B fill:#fff9c4
    style C fill:#fff9c4
    style D fill:#fff9c4
    style E fill:#fff9c4

6.5 权重求解器对比

SSDR 提出的权重求解器与 Kavan et al. 2010 的对比：

• SSDR 求解器更慢（因为需要解稠密最小二乘问题）
• 但可以 显著降低估计误差，同时严格满足仿射约束和稀疏约束

7. 总结与启发

7.1 核心贡献总结

7.2 方法优缺点

优点：

• 精度高：在几乎所有测试集上取得最佳结果
• 速度快：比 LM 快几十倍
• 约束严格：所有约束都是硬约束
• 应用广泛：骨架提取、运动编辑、碰撞检测等

缺点：

• 比略慢于 SMA（虽然精度高得多）
• 骨骼数量需要手动指定
• 可能收敛到局部最优（这是所有迭代算法的通病）

7.3 对后续研究的启发

1. 硬约束 vs 软约束：在计算机图形学中，很多问题用硬约束可以比软约束得到更好的结果。这个思想可以推广到其他领域。

2. 分块优化的威力：将复杂的约束优化问题分解为简单的子问题，每个子问题都有闭式解——这是一种非常优雅的工程思路。

3. 从动画中学习：这篇论文属于"从数据中学习角色控制"的大方向，这个思想在后来被广泛应用于深度学习和强化学习中（如 AMP、DeepMimic 等）。

4. SVD 的巧妙应用：SVD 不仅用于求解旋转，在很多图形学问题中都有应用（如姿态对齐、矩阵分解等）。

7.4 与现代方法的联系

虽然 SSDR 发表于 2012 年，但它的思想在后来的研究中仍然有影响：

• DeepMimic (2018)：同样从示例动作中学习角色控制，但用深度强化学习替代了优化
• AMP (2021)：用对抗学习替代了显式的权重计算，但"从示例中学习"的思想一脉相承
• SMPL 等人体模型：虽然使用了更复杂的蒙皮模型，但 LBS 仍然是基础

7.5 遗留问题

1. 能否自动确定最优骨骼数量？目前的 \(|B|\) 仍需手动指定
2. 如何更好地处理全局优化问题，避免陷入局部最优？
3. 能否将此方法扩展到非刚性的、带有物理模拟的场景中？
4. 对于拓扑变化（如断裂、融合）的模型，SSDR 是否适用？

附录：关键术语对照表
