Robust and Accurate Skeletal Rigging from Mesh Sequences

论文信息

• 标题：Robust and Accurate Skeletal Rigging from Mesh Sequences
• 作者：Binh Huy Le, Zhigang Deng（休斯顿大学）
• 发表：ACM Transactions on Graphics (SIGGRAPH)

0. 背景知识

0.1 什么是骨骼绑定（Skeletal Rigging）？

在3D动画制作中，"骨骼绑定"是连接3D模型（称为"皮肤"或"网格"）与虚拟骨骼系统的过程。这个过程就像给木偶安装关节：

graph LR
    A["3D网格模型<br/>(Mesh)"] --> B["骨骼系统<br/>(Skeleton)"]
    B --> C["蒙皮权重<br/>(Skinning Weights)"]
    C --> D["骨骼动画<br/>(Skeletal Animation)"]

为什么需要骨骼绑定？

• 让角色能够自然地弯曲和运动
• 只需要控制少量骨骼参数，就能驱动大量顶点
• 游戏引擎和动画软件（如Maya、Blender）都支持骨骼动画

0.2 什么是线性混合蒙皮（LBS - Linear Blend Skinning）？

线性混合蒙皮是目前最广泛使用的骨骼蒙皮方法。它的核心思想是：每个网格顶点受多个骨骼影响，影响程度由权重决定。

数学表达式：

$$ \mathbf{v} i' = \sum{j=1}^{B} w _{ij} \left( \mathbf{R} _j \mathbf{t} _j \right) \mathbf{v} _i $$

其中：

• \(\mathbf{v} _i\) 是第 \(i\) 个顶点在初始姿态（静止姿态）的位置
• \(\mathbf{v} _i'\) 是变换后的位置
• \(w _{ij}\) 是顶点 \(i\) 受到骨骼 \(j\) 影响的权重
• \(\mathbf{R} _j\) 是骨骼 \(j\) 的旋转矩阵
• \(\mathbf{t} _j\) 是骨骼 \(j\) 的平移向量
• \(B\) 是骨骼的总数

直观理解：

• 想象你用手拉动一块布的不同位置
• 靠近手指的布跟随手指移动（高权重）
• 远处的布只受轻微影响（低权重）

0.3 骨骼（Bone）与关节（Joint）

• 骨骼（Bone）：刚体部分，在旋转时保持形状不变
• 关节（Joint）：连接骨骼的枢纽点，骨骼绕此点旋转

    骨骼A           骨骼B
   ┌─────┐         ┌─────┐
   │     │         │     │
   │     │    关节 ├──    │
   └─────┘      ●  └─────┘

0.4 本文要解决的核心问题

传统骨骼绑定需要人工操作，非常耗时耗力。本文提出自动化方法：从一组示例姿态（网格序列）自动生成骨骼系统。

输入：一组不同姿态的3D网格序列（如运动捕捉数据）

输出：

• 骨骼结构（哪些骨骼相连）
• 关节位置
• 蒙皮权重
• 各姿态对应的骨骼变换

1. 问题与动机

1.1 传统方法的局限性

现有基于示例的骨骼绑定方法（如 Schaefer & Yuksel 2007、de Aguiar 2008、Hasler 2010）存在两个主要问题：

问题1：过度估计的骨骼初始化

初始化时产生的骨骼数量往往过多，导致：

• 不准确的骨骼
• 冗余的骨骼（可以被其他骨骼组合替代）

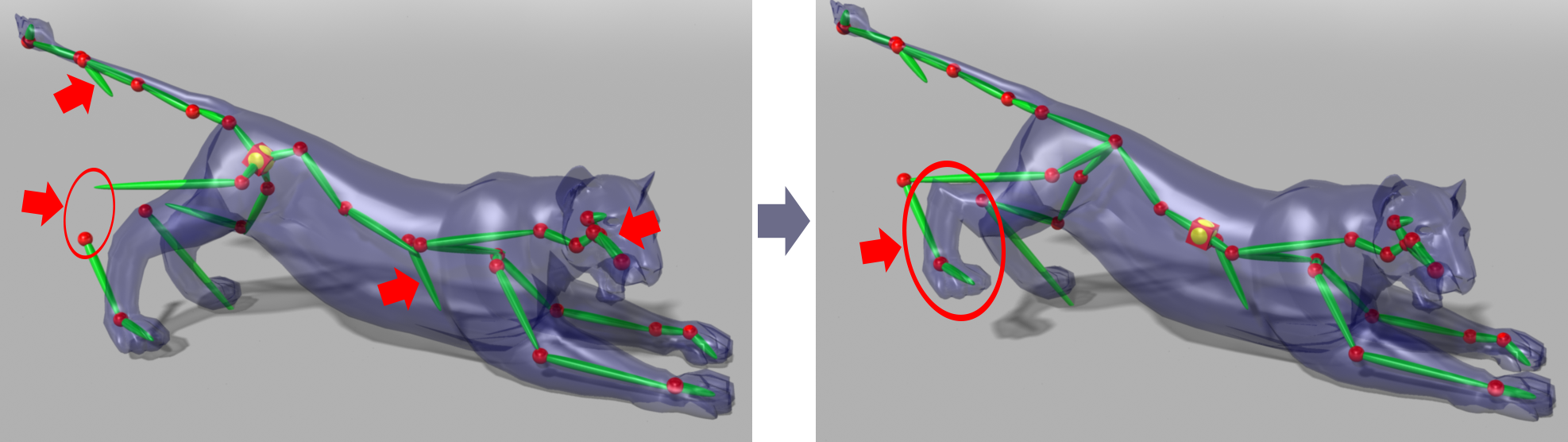

Figure 2: 红箭头标注的是过度估计的骨骼

问题2：关节位置不准确

关节位置的估计误差会逐级累积——从根关节到叶关节，误差越来越大。

1.2 本文的核心贡献

1. 鲁棒性：通过自动剪枝冗余骨骼，比之前方法更鲁棒
2. 准确性：通过关节约束优化，比之前方法更准确

2. 方法概述

2.1 整体流程

flowchart TD
    A["输入：示例姿态序列<br/>Mesh Sequences"] --> B["Step 1: 初始化<br/>Initialization"]
    B --> C["Step 2: 拓扑重建<br/>Topology Reconstruction"]
    C --> D["Step 3: 迭代绑定<br/>Iterative Rigging"]

    D --> E["更新蒙皮权重<br/>Update Weights"]
    E --> F["更新关节位置<br/>Update Joint Positions"]
    F --> G["更新骨骼变换<br/>Update Bone Transformations"]
    G --> H{"骨骼剪枝？"}

    H -->|是| I["剪枝冗余骨骼<br/>Prune Bones"]
    I --> D

    H -->|否| J{"达到最大<br/>迭代次数？"}
    J -->|否| E
    J -->|是| K["输出：骨骼 & 蒙皮模型"]

    B -->|"32个初始簇"| C
    D -->|"交替更新"| E

Figure 3: 本文方法的完整流程

2.2 三个主要步骤

3. 初始化（Initialization）

3.1 运动驱动聚类（Motion-Driven Vertex Clustering）

核心思想：运动相似的顶点属于同一个刚体部分。

使用 Linde-Buzo-Gray (LBG) 算法对顶点进行聚类：

• 具有相似刚体变换的顶点被分到同一簇
• 初始分为1簇，然后分裂成2、4、8、16、32簇

3.2 簇分裂-EM策略

为什么要分裂簇？

初始一个簇包含所有顶点，然后逐步分裂，让算法自动找到合适的骨骼数量。

如何选择分裂种子？

选择使得重建误差 × 到质心距离最大的顶点作为新簇种子：

$$ s = \arg\max _{i} \left{ d \left( \mathbf{u} _i, \mathbf{O} \right) e(i) \right} $$

其中：

• \(d(\mathbf{u} _i, \mathbf{O})\) 是顶点到质心的欧氏距离
• \(e(i)\) 是重建误差
• \(L(i)\) 是顶点 \(i\) 的簇标签

    原始簇              分裂后
   ┌────────┐         ┌────────┐
   │   ●种子│   →     │  簇1   │ ●种子
   │  顶点  │         │  顶点  │
   │   ●   │         ├────────┤
   │   ●   │         │  簇2   │
   │   ●   │         │  顶点  │
   └────────┘         └────────┘

3.3 连接块生成

聚类算法只考虑运动相似性，忽略网格连接信息。因此，同一刚体部分可能被分割到多个簇。

解决方案：对每个簇，找出所有连通分量（连接块），每个连通分量初始化一个独立的骨骼变换。

4. 拓扑重建（Topology Reconstruction）

4.1 骨骼图构建

构建加权图 \(G\)：

• 节点：每个骨骼
• 边权重 \(g(j,k)\)：两个骨骼共享关节的概率

权重计算公式：

$$ g(j,k) = \frac{ \sum_{f=1}^{F} \left| \left[ \mathbf{R} _j^f | \mathbf{t} _j^f \right] \mathbf{C} _{jk} - \left[ \mathbf{R} _k^f | \mathbf{t} _k^f \right] \mathbf{C} {jk} \right|^2 }{ \sum{i=1}^{N} w _{ij} w _{ik} } $$

直觉理解：

• 分子：关节拟合误差越小 → 两骨骼越应该相连
• 分母：两骨骼的权重混合越大 → 它们越可能共享关节

4.2 最小生成树（MST）

使用 Kruskal 算法从加权图 \(G\) 构建最小生成树，即得到骨骼拓扑结构。

    加权图                    最小生成树（骨骼拓扑）

    A ──0.3── B              A ──0.3── B
    │╲       │                    ╲
   0.5╲ 0.4  │        →            ╲
    │   ╲    │                      C
    C ──0.6── D              C ──0.6── D

5. 迭代绑定（Iterative Rigging）

这是本文的核心创新部分！

5.1 优化目标

最小化目标函数：

$$ E = E _D + \lambda _S E _S + \lambda _J E _J $$

三项分别为：

• \(E _D\)：数据拟合项 —— 最小化网格重建误差
• \(E _S\)：权重平滑项 —— 保证相邻顶点权重相似
• \(E _J\)：关节约束项 —— 保证骨骼绕关节旋转

5.2 权重更新（Skinning Weights Update）

问题：传统最小二乘法对噪声敏感，且可能产生"蒙皮断裂"。

解决方案：刚性拉普拉斯正则化

定义拉普拉斯矩阵 \(\mathbf{L}\)： $$ L {ik} = \begin{cases} 1 - \sum{h \in N(i)} d _{ik} & \text{if } k = i \ -d _{ik} & \text{if } k \in N(i) \ 0 & \text{otherwise} \end{cases} $$

其中刚性权重：

$$ d {ik} = \frac{1}{F} \sum{f=1}^{F} \frac{ \left| \mathbf{v} _i^f - \mathbf{v} _k^f \right|^2 }{ \left| \mathbf{u} _i - \mathbf{u} _k \right|^2 } $$

效果：刚性权重 \(d _{ik}\) 衡量顶点间距离在运动中是否保持不变

• 距离保持不变 → \(d _{ik} \approx 1\) → \(L _{ik} \approx 0\) → 权重应相似
• 距离变化大 → \(d _{ik} \ll 1\) → \(L _{ik} \approx 1\) → 允许权重不同

5.3 骨骼变换更新（Bone Transformations Update）

关键创新：关节软约束

约束骨骼 \(j\) 和 \(k\) 在共同关节处一起旋转：

$$ \min_{[\mathbf{R} _j^f | \mathbf{t} _j^f]} E j^f = \frac{1}{N} \sum{i=1}^{N} w _{ij}^2 \left| [\mathbf{R} _j^f | \mathbf{t} _j^f] \mathbf{u} _i - \mathbf{q} i^f \right|^2 + \lambda \sum{(j,k) \in S} \left| [\mathbf{R} _j^f | \mathbf{t} _j^f] \mathbf{C} _{jk} - \mathbf{q} ^f(\mathbf{C} _{jk}) \right|^2 $$

其中 \(\mathbf{q} ^f(\mathbf{C} _{jk})\) 是骨骼 \(k\) 变换后的关节位置。

    无关节约束                    有关节约束
    ┌─────────┐                  ┌─────────┐
    │    ●    │  骨骼不绕关节旋转   │    ●────┼── 骨骼绕关节旋转
    │   ╱ ╲   │  造成变形错误       │   ╱ ╲   │
    └─────────┘                  └─────────┘

Figure 6: 关节约束的效果对比

5.4 骨骼剪枝（Skeleton Pruning）

动机：初始化时故意生成过多骨骼（过度估计），然后剪枝。

剪枝策略：利用权重正则化项

如果骨骼 \(j\) 的权重平方和小于最大权重平方和的1%，则剪枝：

$$ \text{如果} \sum_{i=1}^{N} w _{ij}^2 < 10^{-2} \max k \sum{i=1}^{N} w _{ik}^2 \text{，则移除骨骼 } j $$

    剪枝前                        剪枝后
    ┌───────────────┐           ┌───────────────┐
    │  骨骼j(冗余)   │           │               │
    │    ↓ w≈0     │    →      │    骨骼A       │
    │  骨骼A ●────●骨骼B         │         ●────● 骨骼B
    └───────────────┘           └───────────────┘

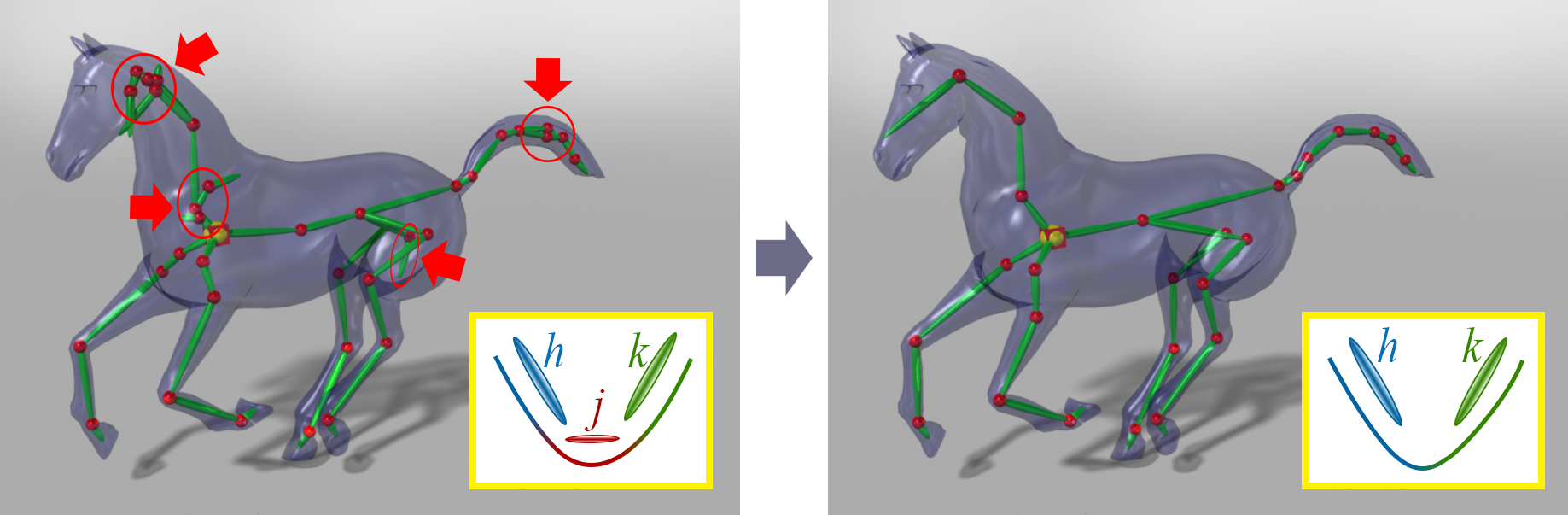

Figure 7: 骨骼剪枝示意

6. 实验结果

6.1 数据集

6.2 定量对比

我们的方法在所有测试数据集上都达到了最低的RMSE（均方根误差）。

6.3 定性对比

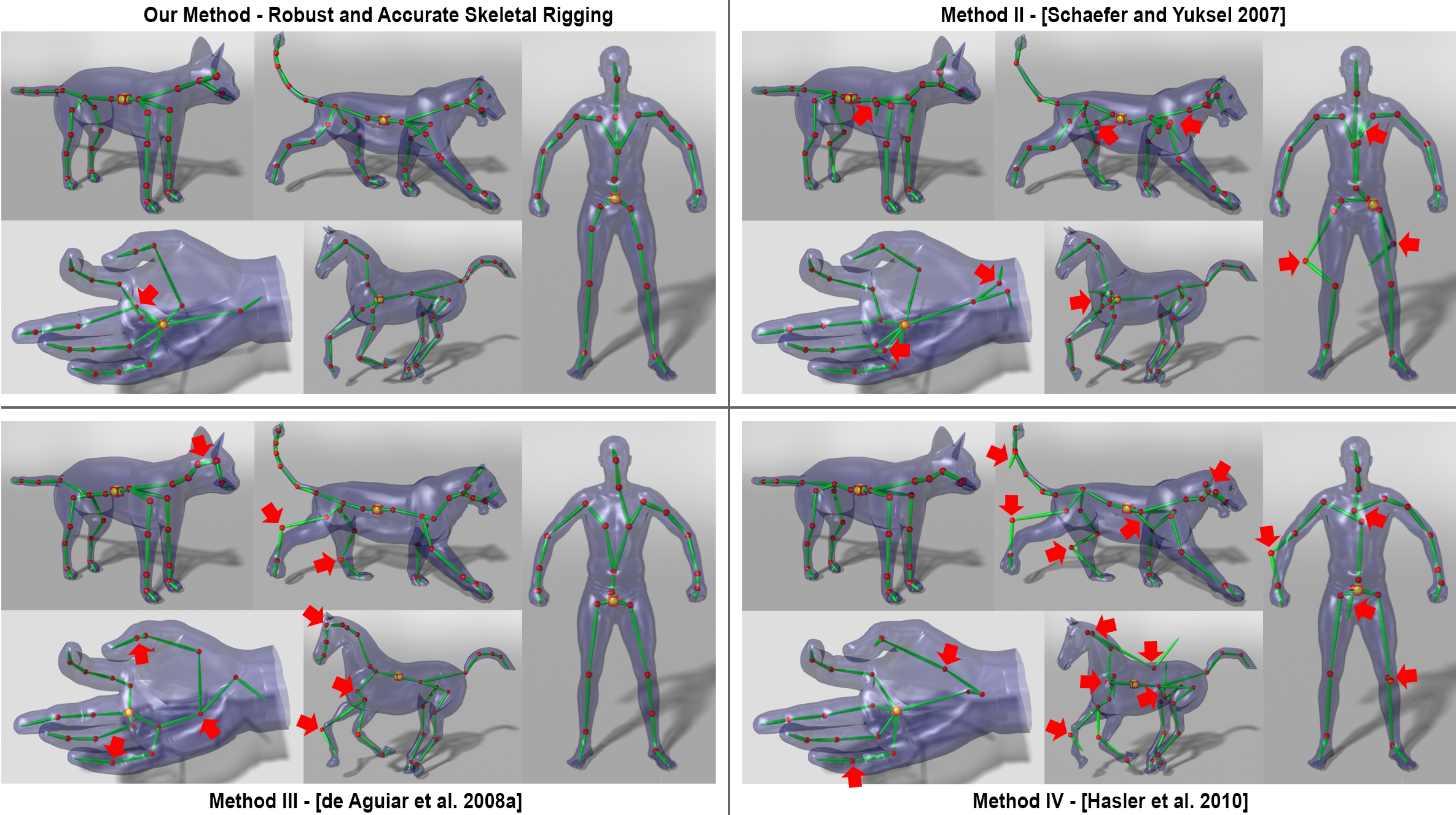

Figure 10: 与三种最先进方法的对比。红箭头标注了问题区域。

观察：

• 我们的方法在所有5个数据集上都产生了合理的结果
• 其他方法在不同数据集上都有各自的问题
• 我们的方法即使只使用一组参数也能处理所有数据集

6.4 鲁棒性测试

Figure 8: 不同数据集的骨架提取结果

即使初始化为不同数量的簇（4, 8, 16, 32），我们的方法都能收敛到相似的最终骨架结构。

6.5 复杂模型应用

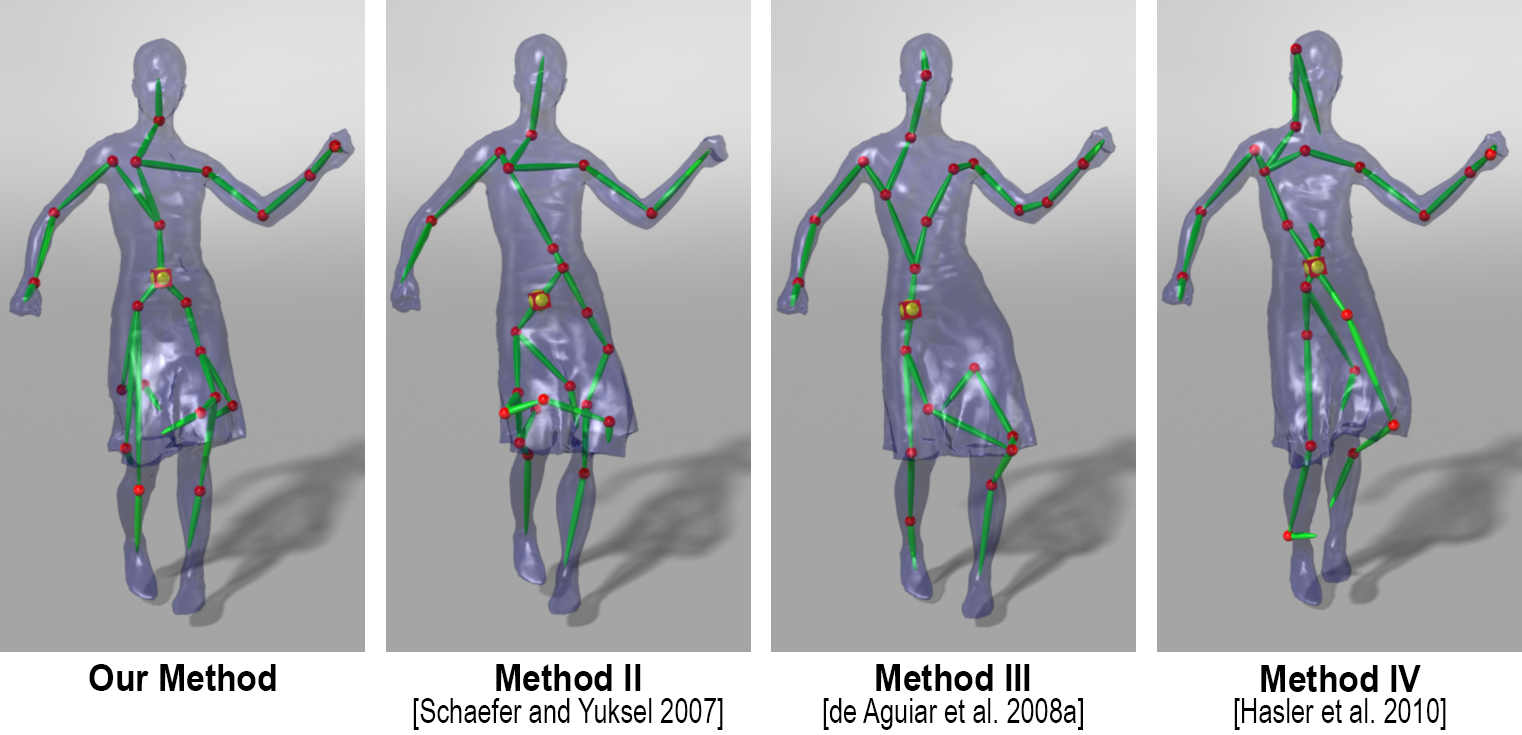

Figure 13: 即使裙子高度变形，我们的方法也能生成合理的骨骼结构

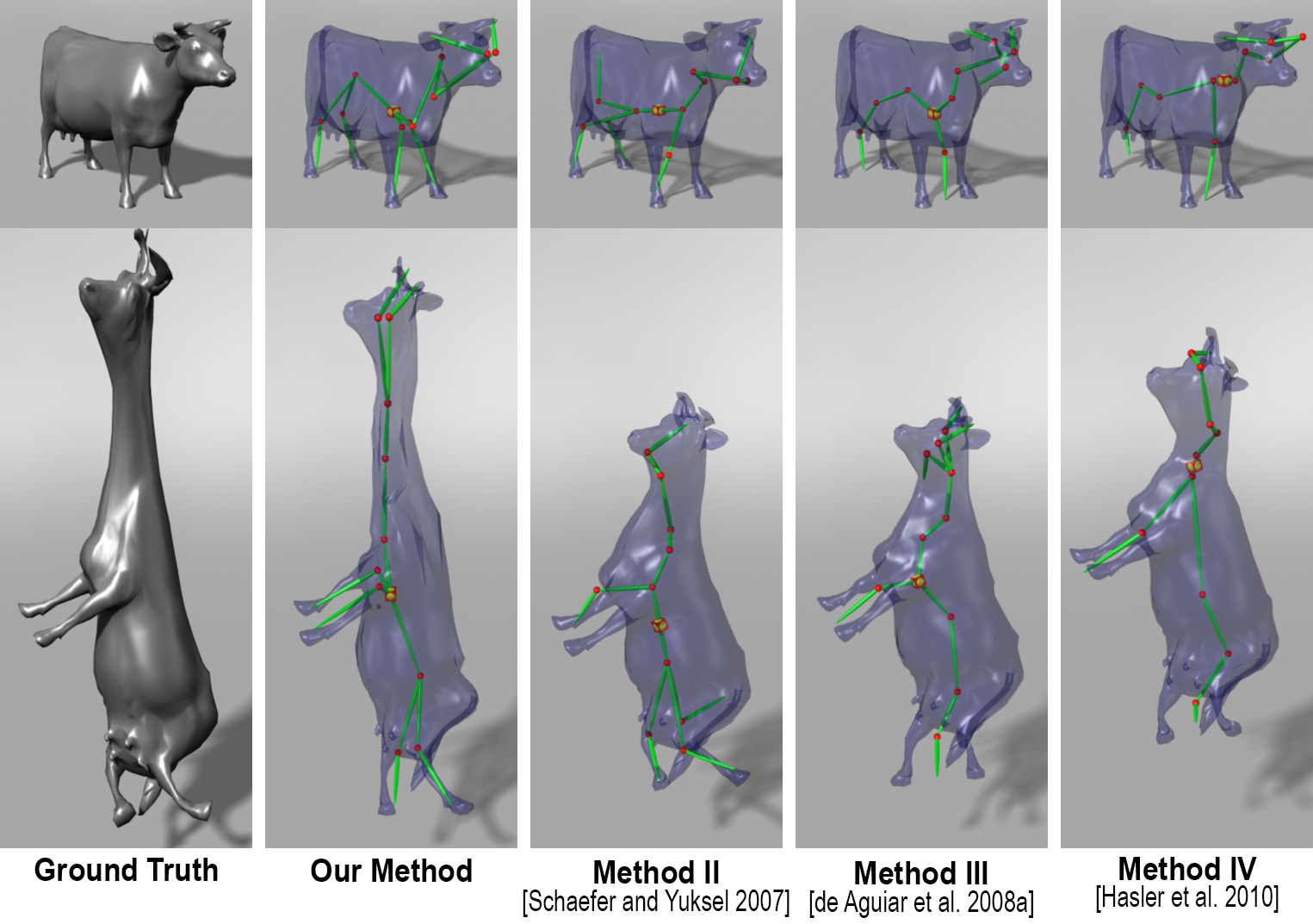

Figure 14: 弹性模型也能被成功绑定

7. 局限性

7.1 计算效率

• 方法需要多次迭代剪枝，如果初始化骨骼过多，运行时间会显著增加
• 目前只适用于离线应用

7.2 对输入数据的依赖

• 输入姿态的运动范围受限可能导致关节不对称
• 噪声和不完整的运动数据会影响结果质量

7.3 近似能力的局限

LBS模型的近似能力有限，无法捕捉某些复杂的非线性变形。

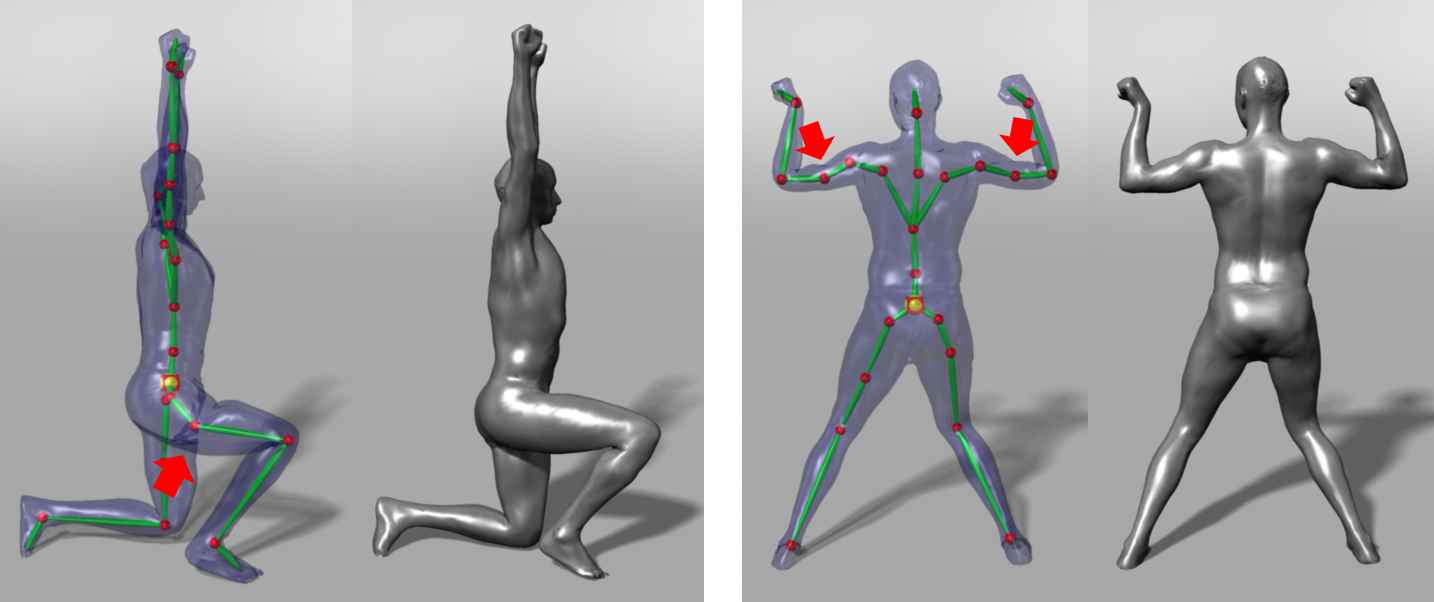

Figure 15: 上臂和上腿的4个冗余骨骼无法被剪枝，因为LBS需要它们来近似肌肉鼓起效果

8. 结论

1. 提出了一种鲁棒且准确的自动化骨骼绑定方法
2. 核心创新：
   • 关节约束优化：保证骨骼绕关节旋转
   • 骨骼剪枝：自动移除冗余骨骼
   • 权重平滑正则化：刚性拉普拉斯正则化
3. 在所有测试数据集上优于三种最先进的方法
4. 输出可直接用于游戏引擎和3D动画软件

9. 公式速查表

10. 术语对照表

参考论文

1. Le & Deng (2012) - 骨骼分解的平滑蒙皮（SSDR）
2. Schaefer & Yuksel (2007) - 基于示例的骨骼提取
3. de Aguiar et al. (2008) - 自动将网格动画转换为骨骼动画
4. Hasler et al. (2010) - 学习用于形状和姿态的骨骼
5. Kabsch (1978) - 绝对方向问题的解

本文档由 AI 自动生成，基于论文原文内容
