SIMBICON: Simple Biped Locomotion Control

论文信息

标题：SIMBICON: Simple Biped Locomotion Control

作者：KangKang Yin, Kevin Loken, Michiel van de Panne（英属哥伦比亚大学）

发表：ACM Transactions on Graphics, Vol. 26, No. 3, Article 105, July 2007

DOI：10.1145/1239451.1239556

一句话总结

SIMBICON 用一套极其简单的有限状态机 + 平衡反馈公式，让物理仿真的二足角色（像游戏里的人形角色）能在实时环境中走、跑、跳、转向，还能被推倒后自己稳住。

背景：为什么控制双足行走这么难？

想象一下，你让一个机器人在物理引擎里走路。它的身体有关节、有质量、会受重力，还会和地面碰撞。如果不给它一个"控制器"，它就会直接倒下。

控制双足行走之所以困难，是因为：

┌──────────────────────────────────────────┐
│  双足行走的难点                           │
│                                          │
│  1. 不稳定 —— 人在行走中大部分时间只有   │
│     一只脚着地，随时可能摔倒              │
│                                          │
│  2. 欠驱动 —— 脚对地面没有主动控制力    │
│                                          │
│  3. 高维度 —— 3D人体有30+个关节自由度   │
│                                          │
│  4. 接触复杂 —— 脚着地时有冲击力        │
└──────────────────────────────────────────┘

之前的方法要么太复杂（轨迹优化、零力矩点控制），要么不够通用（只能走直线，不能应对推力）。

核心思想：三个简单模块组合

SIMBICON 的名字来自 SIMple BIped CONtrol，整个控制策略只有三个部分：

graph TD
    A[有限状态机 FSM<br/>规定每个阶段目标姿势] --> D[整体控制器]
    B[躯干 + 摆动髋控制<br/>世界坐标系下的方向稳定] --> D
    C[平衡反馈<br/>根据重心位置/速度调整落脚点] --> D
    D --> E[物理仿真中的双足行走]

模块一：有限状态机（FSM）

什么是有限状态机？

可以把它想象成一个"动作剧本"，规定角色在不同阶段应该摆出什么姿势。

以走路为例，一个完整的步态循环分4个状态：

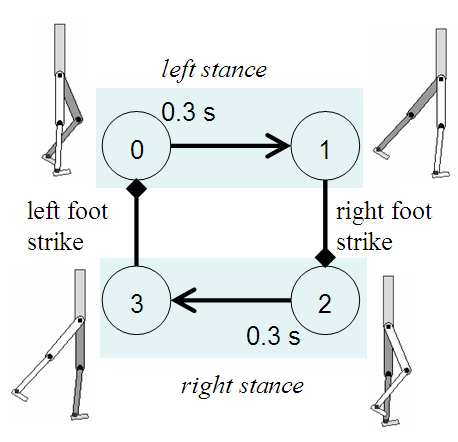

有限状态机示意图

状态0 → 状态1 → 状态2 → 状态3 → 回到状态0
 右腿    右腿     左腿    左腿
 抬起    落地     抬起    落地
(计时)  (脚触地) (计时)  (脚触地)

每个状态里，角色的每个关节都有一个"目标角度"。控制器用 PD控制器 让关节趋向目标角度：

$$\tau = k_p(\theta_d - \theta) - k_d\dot{\theta}$$

(\tau) 是关节施加的力矩（扭力）
(\theta_d) 是目标角度
(\theta) 是当前角度
(k_p, k_d) 是弹簧-阻尼增益参数

通俗解释：就像弹簧一样，目标角度是弹簧的自然长度，关节偏离越多，拉回的力越大；同时加阻尼防止抖动。

状态转换条件：

固定时间后转换（如摆腿阶段持续0.3秒）
或脚碰到地面时转换（fc = foot contact）

模块二：躯干 + 摆动髋的世界坐标控制

这是 SIMBICON 的一个关键创新。普通方法里，所有关节目标角度都是相对父关节的局部角度。但躯干和摆动腿的髋关节采用世界坐标系的目标角度。

为什么这样做？

传统方法：
  躯干目标角度 = 相对于骨盆的角度
  → 如果骨盆倾斜了，躯干也跟着倾斜 → 容易失衡

SIMBICON方法：
  躯干目标角度 = 相对于世界坐标系（垂直方向）
  → 无论骨盆怎么动，躯干始终尝试保持直立

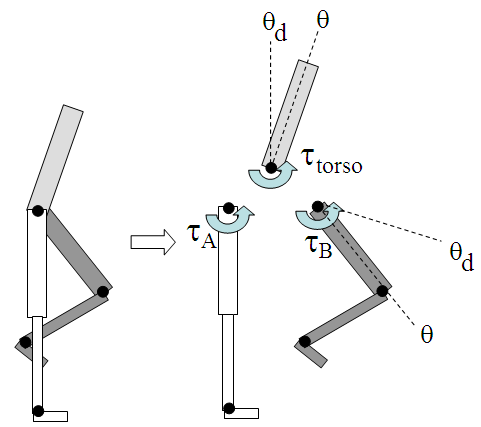

躯干控制关系图

具体力矩计算（图(a)展示了三者关系）：

摆动髋力矩 (\tau_B)：用世界坐标PD控制器计算
躯干力矩 (\tau_{torso})：用世界坐标PD控制器计算
支撑髋力矩 (\tau_A = -\tau_{torso} - \tau_B)（自由变量，由上面两个推导出来）

通俗解释：想象你在走路时手里拿着一杯水。你的身体倾斜，但手要保持水平，所以手腕会自动调整。这里躯干就是那杯水，始终相对于地面保持目标方向。

模块三：平衡反馈（最关键！）

这是 SIMBICON 最核心、也最优雅的部分。

核心公式：

$$\theta_d = \theta_{d0} + c_d \cdot d + c_v \cdot v$$

(\theta_{d0})：FSM规定的默认摆动髋目标角度
(d)：重心（COM）相对于支撑脚踝的水平距离
(v)：重心的水平速度
(c_d, c_v)：反馈增益参数

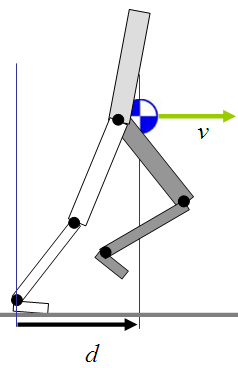

重心位置和速度示意图

为什么同时用位置和速度？

只用速度不够！看这个例子：

场景：原地踏步，期望速度 v = 0

情况A：重心在支撑脚前方 d = +10cm
  → 需要赶紧往前迈一步！

情况B：重心在支撑脚后方 d = -10cm
  → 需要赶紧往后迈一步！

如果只看速度（都是0），完全区分不了这两种情况
只有(d, v)一起看，才能知道当前步态的完整"相位"

通俗比喻：就像骑自行车，你不仅要看现在偏向哪里（位置d），还要看倾斜的速度有多快（速度v），才能决定该怎么打方向盘。

3D扩展：同样的反馈在矢状面（前后方向）和冠状面（左右方向）都分别应用，各自独立调整落脚位置。

控制器的两种设计方式

方式一：手动设计

通过一个图形界面（GUI）交互式地调整参数：

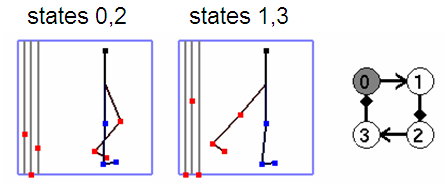

GUI界面截图

左边三个滑块：控制状态持续时间 (\Delta t)、位置增益 (c_d)、速度增益 (c_v)
右边：直接拖拽棍型人物的各关节目标角度

最重要的参数（只需调这几个）：

每个状态的持续时间 (\Delta t)
摆动髋目标角度
摆动膝目标角度

表1 列出了所有手动设计的2D和3D步态参数（走、跑、跳、倒退走等12种步态）。

方式二：从动捕数据生成

给定3-7个动捕行走周期
用傅里叶分析提取步态周期 (T)
用主要频率分量重建平滑的周期运动 (\Theta)
用 (\Theta) 替代FSM中的固定目标姿势

结果：动捕风格 + 物理平衡 = 可应对外力的风格化行走

反馈误差学习（FEL）

问题：高增益PD控制虽然能跟踪目标轨迹，但动作显得"僵硬"，而且躯干会因为总是"被动反应"而产生不自然的晃动。

人类运动的启发：人类在熟悉的动作中依赖前馈力矩（预测性地提前施力），反馈只做微调。

FEL的做法：

graph LR
    A[观察反馈力矩<br/>vfb] -->|逐步学习| B[学习前馈力矩<br/>vff]
    B --> C[两者相加施加]
    C --> D[反馈力矩越来越小<br/>动作越来越流畅]

学习更新公式：

$$v'{ff} = (1-\alpha)v{ff} + \alpha(v_{ff} + v_{fb})$$

(\alpha = 0.1)（学习率）
把步态划分成 N=20~1000 个相位区间，每个区间独立学习

效果：

躯干晃动幅度从 5° 降至 0.5°
PD增益可以降低，动作更自然

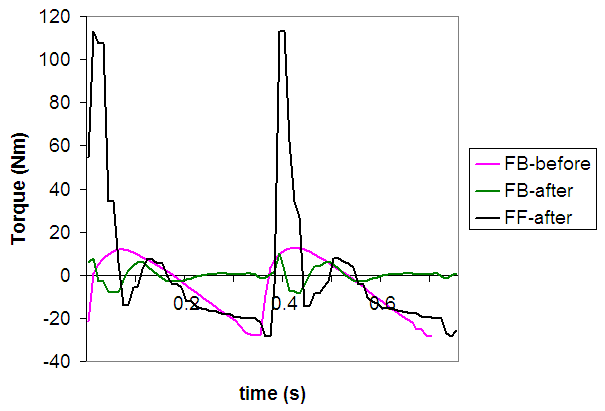

FEL效果对比图

图中显示：学习前反馈力矩大幅波动（蓝线），学习后反馈力矩（红线）大幅减小，被前馈力矩（绿线）取代。

实验结果

2D双足结果

设计了12种周期步态，全部实时运行：

步态类型	特点
普通行走 (walk)	标准步态
原地踏步 (in-place walk)	零速度平衡
快步走 (fast walk)	加速前进
高抬腿走 (highstep walk)	大幅抬腿
弯腰走 (bent walk)	前倾姿态
蹲走 (crouch walk)	膝盖弯曲
剪刀跳 (scissor hop)	腿交叉跳
倒退走 (backwards walk)	向后行走
快跑 (fast run)	高速奔跑
普通跑 (run)	常规奔跑
跳跃步 (skipping)	跳跃步态

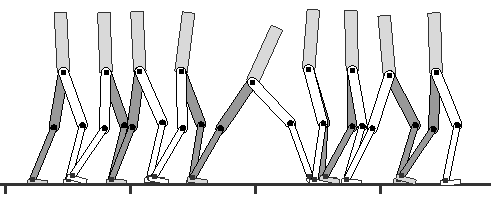

2D步态展示

鲁棒性测试：

走路控制器可承受 600N（前向）/ 500N（后向）、0.1s 的推力
可应对 20cm 的台阶和 ±6° 的坡度

3D双足结果

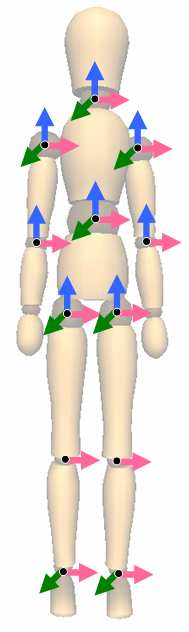

3D人物模型自由度 (左：2D模型6个内部自由度；右：3D模型28个内部自由度)

手动设计：双脚跳跃、三种前向行走、爬坡（20°）、侧走太极动作、跳跃步等

最大可恢复推力（八个方向）：

前方: 340N, 后方: 270N, 左方: 240N, 右方: 330N（近似值）

动捕风格化结果

从动捕数据生成了7种控制器：

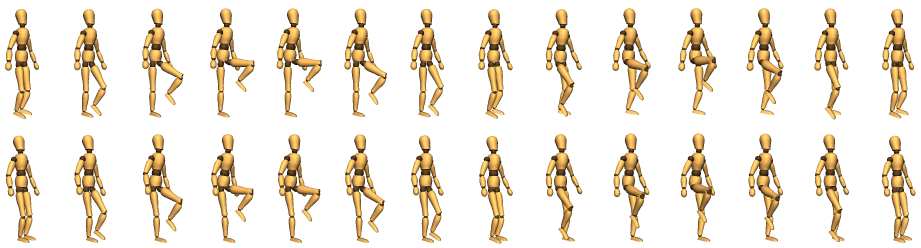

动捕模仿对比 (上排：原始动捕数据；下排：控制器生成的物理仿真运动)

四种行走风格：高抬腿走、宽步距走、后退走、弯腰走

控制器之间的过渡

控制器绑定到按键，用户可以实时切换！过渡发生在状态 n 到 n+1 的边界。

一个完整的过渡序列示例：

走 → 原地踏步 → 站立 → 后空翻 → 原地踏步 → 走 →
大步走 → 走 → 原地踏步 → 高抬腿走 → 原地踏步 →
剪刀跳 → 走 → 跳跃 → 走 → 弯腰走 → 走 →
蹲走 → 走 → 原地踏步 → 倒退走 → 跑 → 快跑

注意：不是所有过渡都能直接进行，需要步态状态的"吸引域"（basin of attraction）有重叠。

参数稳定性分析

对 (c_d) 和 (c_v) 的稳定范围：

参数	矢状面（前后）	冠状面（左右）
(c_d)	[-0.71, 1.4]	[-1.29, 1.13]
(c_v)	[0.03, 0.59]	[-0.06, 0.48]

(c_v) 太小 → 速度失控直到倒下
(c_v) 太大 → 前后/左右摇摆越来越大直到倒下
参数接近边界 → 可能出现"倍周期分岔"（步态变为两步一循环）

系统参数（仿真配置）

参数	2D模型	3D模型
PD增益 (k_p)	300 Nm/rad	300~1000 Nm/rad
PD增益 (k_d)	30 Nms/rad	(0.1 k_p)
摩擦系数	0.65	0.8
时间步长	0.0001s	0.005s
实时倍率	5× 实时	1.2× 实时

局限性

动捕流程未完全自动化：反馈增益 (c_d, c_v) 仍需手动调
能量效率未优化：步态看起来自然但能耗未考虑
没有反应时延模型：真实人类有约150ms神经延迟
高难动作不适用：翻跟头、跳跃需要精确起跳动量，FSM+平衡反馈不够
楼梯问题：控制器"看不见"前方台阶，脚尖碰到台阶可能摔倒

与同期工作的对比

方法	优势	劣势
ZMP控制（ASIMO等）	工程上可靠	大扰动时需要额外规划
轨迹优化	可得最优步态	计算慢，不实时
强化学习	原理上可学习	2007年时高维状态空间难处理
SIMBICON	简单、实时、多步态	复杂动作有限

贡献总结

┌─────────────────────────────────────────────┐
│  SIMBICON 的三大贡献                         │
│                                             │
│  1. 首个展示大量集成双足技能的框架           │
│     （走/跑/跳/转向/推力恢复全都有）         │
│                                             │
│  2. 从动捕数据构建鲁棒风格化控制器           │
│     （保留风格的同时能应对真实物理扰动）      │
│                                             │
│  3. 将反馈误差学习用于复杂动态系统           │
│     （前馈力矩让动作更流畅自然）             │
└─────────────────────────────────────────────┘

个人理解：为什么这篇论文重要？

这篇2007年的论文在角色动画领域具有里程碑意义，原因如下：

极简设计：核心公式就一行 (\theta_d = \theta_{d0} + c_d d + c_v v)，却产生了惊人的效果
实时性：游戏和交互应用需要实时控制，SIMBICON 做到了
奠基性：后来大量的角色动画物理控制工作（包括 DeepMimic、AMP 等深度强化学习方法）都在思考如何超越 SIMBICON 的局限性，它是一个重要的基线
直觉正确：用重心的位置和速度来调整落脚点，本质上模拟了人类行走的核心平衡机制

参考文献（精选）

Raibert & Hodgins 1991 - 早期跳跃/奔跑控制，提出了速度控制和摆脚落点思想
Faloutsos et al. 2001 - 可组合控制器架构
Kawato et al. 1987 - 反馈误差学习（FEL）的原始提出
Laszlo et al. 1996 - 极限环控制用于平衡
